ハーモニックパターン（Harmonic Patterns）

ハーモニックパターンは、フィボナッチ比率で厳密に定義される5点（XABCD）パターン群です。Gartley、Bat、Butterfly、Crab、Deep Crab、Shark、Cypher、および ABCD、Three Drives の規則、PRZ（Potential Reversal Zone）の計算、エントリー・損切りの型を体系化します。

起源は H. M. Gartley Profits in the Stock Market（1935）の「Gartley 222」パターンです。Larry Pesavento が1970年代にフィボナッチ比率を厳密化し、Scott Carney が1998年の The Harmonic Trader で Bat / Butterfly / Crab を追加、2001年の Harmonic Trading で体系化しました。パターンの本質は「XA の後、B / C / D の3点がフィボナッチ比率で配置される5点構造」であり、D 点付近の PRZ で反転を狙います。

使いどころは、反転候補水準の絞り込み、フィボナッチ節目の組み合わせ判定、リスクリワードの厳密な設計（D 点が損切り、B or C が目標）です。単独では使わず、上位足構造やローソク足パターンと組み合わせます。

前提

XABCD 構造

すべてのハーモニックパターンは5点（X, A, B, C, D）で定義されます。

  • X：起点
  • A：X からの最初の推進波の終点
  • B：A からの戻し
  • C：B からの再推進
  • D：C からの戻し（Potential Reversal Zone、狙う反転点）

パターンの方向は次のとおりです。

  • Bullish：X が高値、A が安値。D で買いエントリー
  • Bearish：X が安値、A が高値。D で売りエントリー

ハーモニックパターンの模式図。XABCDの5点構造とPRZ（強気Gartley）。

模式図（理想化した形状）。各点はフィボナッチ比率で配置され、D点付近のPRZで反転を狙う。

フィボナッチ比率の分類

分類比率由来
Primary retracement0.382, 0.500, 0.618, 0.786通常のフィボナッチ戻し
Deep retracement0.8860.786 の平方根の逆
Extension1.128, 1.272, 1.414, 1.618拡張
Deep extension2.000, 2.240, 2.618, 3.140, 3.618深い拡張

0.500 と 2.000 は本来のフィボナッチ数列由来ではありませんが、実務で使われる派生比率です。

PRZ（Potential Reversal Zone）

  • D 点は単一のフィボナッチ比率ではなく、「複数の比率が重なる帯」として計算します
  • 例として、XA の 0.786 と BC の 1.618 が近接する帯が PRZ になります
  • PRZ の幅が狭いほど信頼度が高いとされます

主要パターン

各パターンは XABCD の点の並びは同じで、D 点が XA のどの比率に来るかで区別します。0.786（Gartley）→ 0.886（Bat）と深くなり、1.272（Butterfly）・1.618（Crab）で X の外側へ抜けます。Cypher だけは C 点が X を超え、D は XC 基準で計算します。

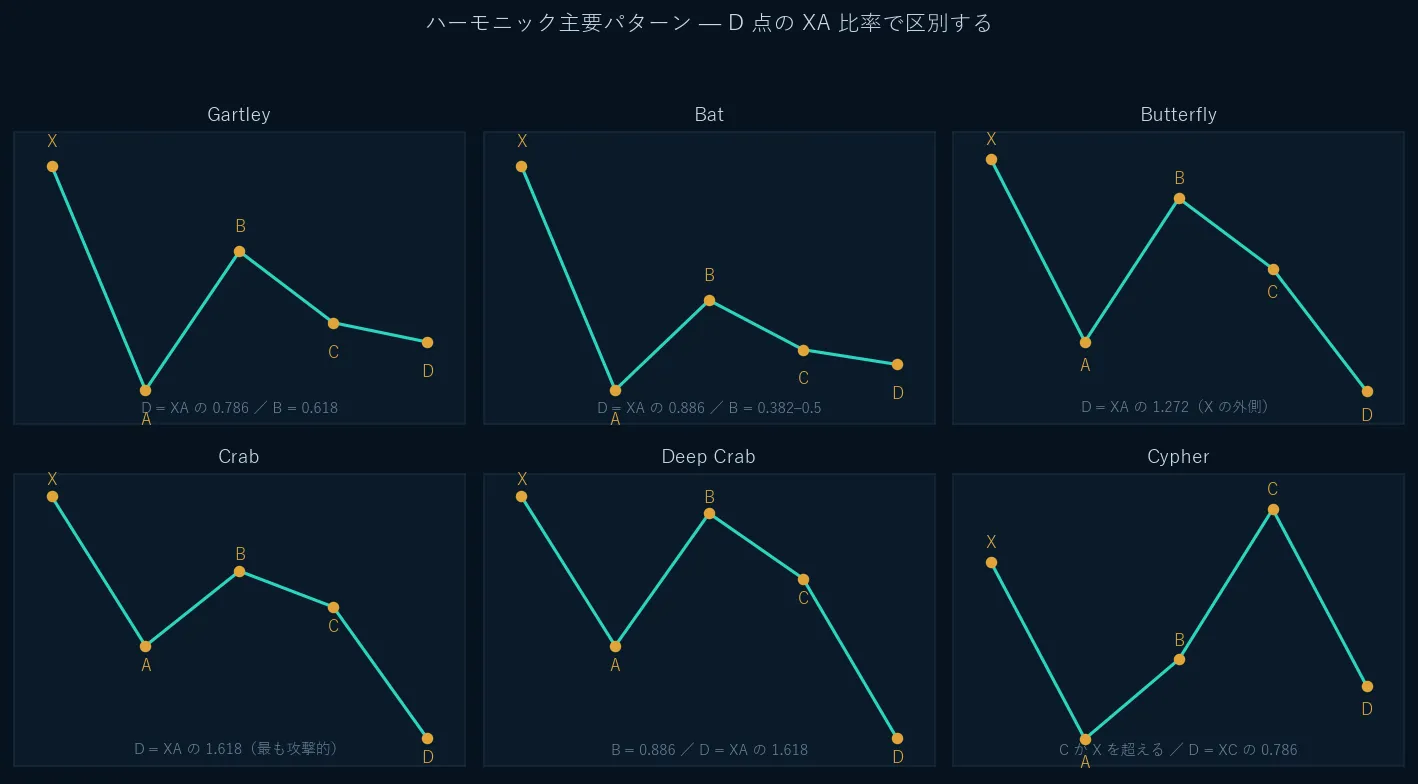

ハーモニック主要6パターンの模式図。Gartley、Bat、Butterfly、Crab、Deep Crab、Cypher をD点のXA比率で並べた比較。

強気（Bullish）で作図。D 点の位置＝XA 比率がパターンの識別子。Butterfly / Crab は D が A を下抜けて X の外側に到達する Extension 型。

Gartley（222 パターン）

由来：H. M. Gartley（1935）、ページ222の記述から「Gartley 222」。

判定比率（Bullish）

波起点終点比率
XAX（高値）A（安値）—
ABAB（中間高値）AB = XA の 0.618
BCBC（中間安値）BC = AB の 0.382 or 0.886
CDCD（最終安値）CD = BC の 1.272 or 1.618
XD（全体）XDXD = XA の 0.786

特徴

  • D 点は XA の 0.786 戻しに位置する（最重要）
  • B 点は XA の 0.618 戻し
  • ハーモニックの基本形

Bat

由来：Scott Carney The Harmonic Trader（1998）。

判定比率（Bullish）

波比率
AB = XA の0.382 または 0.500
BC = AB の0.382 or 0.886
CD = BC の1.618 or 2.618
XD = XA の0.886

特徴

  • D 点は XA の 0.886 戻し（Gartley の 0.786 より深い）
  • B 点は XA の 0.382 / 0.500（Gartley の 0.618 より浅い）
  • Alternate Bat（別変形）は AB = XA の 0.382、XD = XA の 1.130

Butterfly

由来：Bryce Gilmore が初出、Scott Carney が発展。

判定比率（Bullish）

波比率
AB = XA の0.786
BC = AB の0.382 or 0.886
CD = BC の1.618 or 2.618
XD = XA の1.272（D 点は X を超える）

特徴

  • D 点は XA の 1.272 拡張、すなわち X の外側（Extension pattern）
  • 反転の「行き過ぎ」を狙う攻撃的パターン
  • 損切り位置は D 点の少し外側（X をわずかに超える程度が典型）

Crab

由来：Scott Carney が2000年に発表。

判定比率（Bullish）

波比率
AB = XA の0.382 or 0.618
BC = AB の0.382 or 0.886
CD = BC の2.618 or 3.618
XD = XA の1.618

特徴

  • D 点は XA の 1.618 拡張、すなわち X をさらに超える
  • ハーモニックの中で最も攻撃的な extension pattern
  • CD 波が非常に長い（BC の 2.618〜3.618 倍）

Deep Crab

判定比率

波比率
AB = XA の0.886（通常 Crab より深い）
BC = AB の0.382 or 0.886
CD = BC の2.000 or 3.618
XD = XA の1.618

特徴

  • B 点が XA の 0.886（Bat と同水準の深い戻し）
  • D 点は通常 Crab と同じ XA の 1.618

以下の3つは XABCD の基本形から外れる特殊構造です。Shark は 0 を加えた6点、ABCD は X を持たない4点、Three Drives は3つの推進波で構成されます。

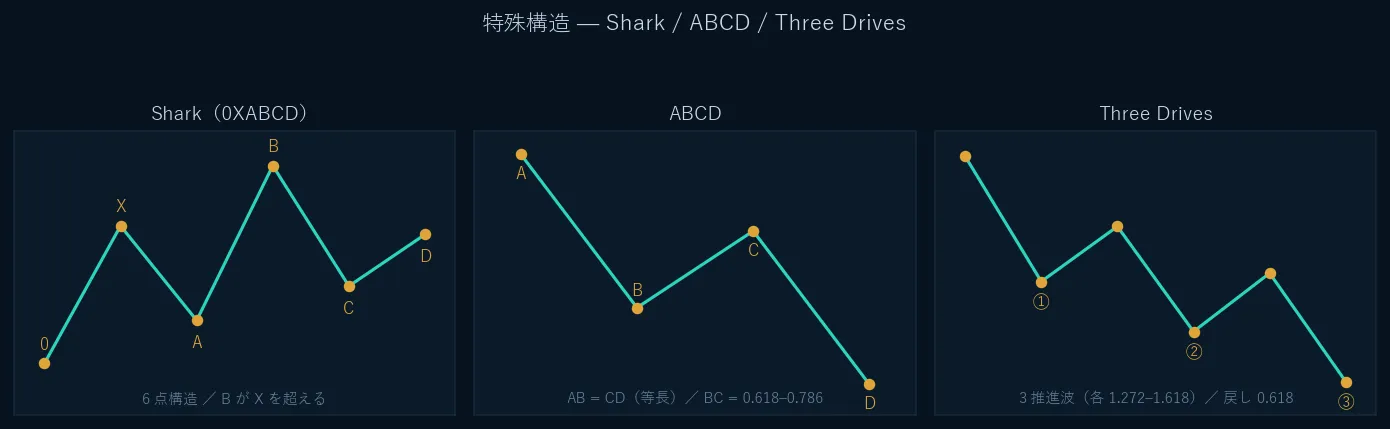

特殊構造3種の模式図。Shark（0XABCDの6点）、ABCD（4点・AB=CD等長）、Three Drives（3推進波）。

Shark は B が X を超える6点構造。ABCD は AB と CD が等長。Three Drives は0.618 戻しを挟む3つの等距離推進波。

Shark

由来：Scott Carney The Harmonic Trader（2011 版で追加）。

判定（5-0 Pattern）比率

波比率
0X（前置波）—
XA = 0X の1.130 or 1.618
AB = XA の1.130 or 1.618
BC = XA の0.886 or 1.130
D は C から追加の 50% 戻し—

特徴

  • 従来の XABCD ではなく 0XABCD の6点構造
  • B 点が X を超える（extension）
  • D エントリーではなく「5-0 pattern」として、C 到達後の 50% 戻しで入る変形もある

Cypher

由来：Darren Oglesbee（Carney とは別系統）。

判定比率（Bullish）

波比率
AB = XA の0.382 or 0.618
BC = XA の1.130 or 1.414（X を超える）
CD = XC の0.786

特徴

  • C 点が X を超える extension（他パターンと大きく異なる）
  • D 点の計算基準は XC（X から C の全長）の 0.786 戻し
  • Carney の分類には含まれない別系統だが、実務で使う流派もある

ABCD

位置づけ

  • 最も単純な4点パターン（X なし）
  • 他のハーモニックの部分構造としても現れる
  • 独立でも「AB=CD」のシンプルなセットアップとして使われる

判定比率（Bullish、Classical AB=CD）

波比率
AB（下落波）起点波
BC = AB の0.618 or 0.786（戻し）
CD = AB の1.000（等長）
CD の期間 = AB の期間時間対称性

変形

  • Alternate 1.272 AB=CD：CD = AB の 1.272
  • Alternate 1.618 AB=CD：CD = AB の 1.618

Three Drives

由来：Robert Prechter が Elliott Wave 派生として整理、Carney がハーモニックに組み込み。

構造

  • 3つの連続する等距離推進波 + 各推進の間の2つの戻し
  • Bullish：3つの安値がフィボナッチ関係で下がり、反転する
  • Bearish：3つの高値がフィボナッチ関係で上がり、反転する

判定比率

波比率
Drive 1 → Drive 2（retrace）0.618
Drive 2 → Drive 3（retrace）0.618
Drive 2 の高さ = Drive 1 の1.272 or 1.618
Drive 3 の高さ = Drive 2 の1.272 or 1.618

PRZ（Potential Reversal Zone）の計算

D 点は単一比率ではなく、複数比率の「帯」として計算します。

計算例（Bullish Gartley）

X = 100, A = 80（XA = 20 の下落）とします。 B = 92.36（XA の 0.618 戻し）。 C = 88.64（AB の 0.382 戻し、A = 80 から）。

D 点候補は次のとおりです。

  • XA の 0.786：100−20×0.786=84.28100 - 20 \times 0.786 = 84.28
  • BC の 1.272：88.64−(92.36−88.64)×1.272=83.9088.64 - (92.36 - 88.64) \times 1.272 = 83.90
  • BC の 1.618：88.64−(92.36−88.64)×1.618=82.6288.64 - (92.36 - 88.64) \times 1.618 = 82.62

PRZ 幅は 82.62〜84.28 です。この帯内での買いエントリーを狙います。

PRZ の絞り込み

  • 複数の比率が近接する（幅 < XA の 5%）と高信頼度
  • 比率がバラける（幅 > XA の 10%）と低信頼度、パターンとして採用しない
  • 上位足の水平線・移動平均線と重なると信頼度が上昇する

エントリー・損切り・目標値

エントリー

単純進入

  • D 点に指値を置く
  • PRZ 内で反転の兆候（ローソク足パターン）が出たら成行

確認後進入

  • D 点タッチ後、下位足で反転パターン（包み足、ハンマー、CHoCH）出現後にエントリー
  • 反転確認を待つ分エントリー価格は劣化するが、ダマシを避けられる

損切り

Gartley / Bat

  • D 点の少し外側（X をわずかに超える程度）
  • 具体的には X の 5〜10 pips 外側

Butterfly / Crab

  • D は X を超えるパターン
  • 損切りは「D 点からさらに XA の 0.236 倍分」外側、または直近スイング外側

目標値

Carney の推奨は次のとおりです。

目標水準
目標 1AD の 0.382 戻し
目標 2AD の 0.618 戻し
目標 3C 点付近
目標 4（延伸）A 点付近（元の反転点）

一般的には D エントリー後、C 点付近で部分利確、A 点付近で残りを決済します。

USD/JPY での使いどころ

  • 4H・日足の反転候補：週足の主要トレンド中の反転で、日足レベルの Gartley / Bat が反転水準の絞り込みに機能する
  • 主要指標発表前の Butterfly / Crab：高ボラ環境で D 点が X を超える extension pattern が出やすい。D 到達後の反転を狙う攻撃型エントリー
  • フィボナッチクラスターとしての利用：Elliott Wave の波カウント、通常のフィボナッチ戻し、Pivot Point と併用し、複数手法で「同じ水準」が指摘されるかで判断する
  • 東京仲値・ロンドン・NY オープンの水準と重ねる：PRZ が主要セッション高安と重なると、「複数の理由で反転しやすい水準」として扱える
  • 中央銀行イベントの直前：主要イベント前は市場が Range 化しやすく、Bat や Gartley のような「深い戻し」パターンが完成しやすい

落とし穴

  • 比率の厳密性を緩めない：Gartley の D 点は XA の「0.786」である必要がある。0.75 や 0.80 で妥協するとパターンではなくただの Fibonacci 戻しになる。厳密比率を守れないなら別パターン（Bat の 0.886 など）を検討する
  • 後付けで比率を合わせない：過去チャートで「この点を D とすると Gartley になる」と後付けで合わせるのは容易。リアルタイムで X → A → B → C の順に確定させ、D 点の PRZ を事前に計算する
  • PRZ の帯が広すぎるパターンを採用しない：3つの比率が広範囲にバラつくと「どこで反転するか不明」になる。PRZ 幅が XA の 5% 以内など、厳しい基準を設ける
  • 単独で売買しない：ハーモニックは「反転候補水準の絞り込み」ツール。上位足構造、ローソク足パターン、他の指標と併用する
  • Bat と Gartley を混同しない：比率が近い（0.786 と 0.886）ため誤認識しやすい。判定を機械化してヒューマンエラーを排除する
  • Cypher は Carney の分類外：派生系のため、他パターンと計算基準（XC 基準の retracement）が違う。混ぜて使うと計算ミスの原因になる
  • 時間対称性（AB=CD の期間）を厳密に扱うか否かは流派で違う：Classical では期間も等しいことを要求し、現代的なハーモニックは時間非対称を許容する
  • 統計的 edge を仮定しない：Carney や Pesavento のバックテスト主張は独立検証が限定的。検証は別フレームで扱う対象とする
  • PRZ 到達後の反転確認を怠らない：D 点タッチだけで入ると、パターン破損の場合に損切りが遅れる。ローソク足反転や下位足 CHoCH の確認をルーティン化する
  • 深すぎる Crab / Butterfly は「trend continuation」の可能性：Extension pattern は「反転」のつもりが強トレンドの継続で D を大きく突き抜けることがある。損切り幅を広く取るか、そもそもパターンを採用しないかを事前に決定する

Python 実装スケッチ

XABCD の5点候補を受け取り、各パターンとの適合を判定する骨格です。

import pandas as pd
import numpy as np
from dataclasses import dataclass




@dataclass
class Pattern:
    name: str
    ab_xa: tuple[float, float]
    bc_ab: tuple[float, float]
    cd_bc: tuple[float, float]
    xd_xa: tuple[float, float]




PATTERNS = [
    Pattern("Gartley",   (0.618, 0.618), (0.382, 0.886), (1.272, 1.618), (0.786, 0.786)),
    Pattern("Bat",       (0.382, 0.500), (0.382, 0.886), (1.618, 2.618), (0.886, 0.886)),
    Pattern("Butterfly", (0.786, 0.786), (0.382, 0.886), (1.618, 2.618), (1.272, 1.272)),
    Pattern("Crab",      (0.382, 0.618), (0.382, 0.886), (2.618, 3.618), (1.618, 1.618)),
    Pattern("Deep Crab", (0.886, 0.886), (0.382, 0.886), (2.000, 3.618), (1.618, 1.618)),
]




def compute_ratios(x: float, a: float, b: float, c: float, d: float) -> dict:
    xa = abs(a - x)
    ab = abs(b - a)
    bc = abs(c - b)
    cd = abs(d - c)
    xd = abs(d - x)


    return {
        "AB/XA": ab / xa if xa else np.nan,
        "BC/AB": bc / ab if ab else np.nan,
        "CD/BC": cd / bc if bc else np.nan,
        "XD/XA": xd / xa if xa else np.nan,
    }




def _in_range(value: float, target: tuple[float, float], tol: float = 0.03) -> bool:
    lo = target[0] * (1 - tol)
    hi = target[1] * (1 + tol)
    return lo <= value <= hi




def identify_pattern(x: float, a: float, b: float, c: float, d: float,
                     tol: float = 0.03) -> list[str]:
    ratios = compute_ratios(x, a, b, c, d)
    matches = []


    for pattern in PATTERNS:
        if (_in_range(ratios["AB/XA"], pattern.ab_xa, tol)
            and _in_range(ratios["BC/AB"], pattern.bc_ab, tol)
            and _in_range(ratios["CD/BC"], pattern.cd_bc, tol)
            and _in_range(ratios["XD/XA"], pattern.xd_xa, tol)):
            matches.append(pattern.name)


    return matches




def compute_prz(x: float, a: float, b: float, c: float, direction: str = "bullish",
                 xa_ratio: float = 0.786, bc_ratio: float = 1.272) -> tuple[float, float]:
    xa = abs(a - x)
    bc = abs(c - b)


    if direction == "bullish":
        d_from_xa = x - xa * xa_ratio if a < x else a + xa * xa_ratio
        d_from_bc = c - bc * bc_ratio if b > c else c + bc * bc_ratio
    else:
        d_from_xa = x + xa * xa_ratio if a > x else a - xa * xa_ratio
        d_from_bc = c + bc * bc_ratio if b < c else c - bc * bc_ratio


    prz_low = min(d_from_xa, d_from_bc)
    prz_high = max(d_from_xa, d_from_bc)


    return prz_low, prz_high
  • PATTERNS に各パターンの比率レンジを定義する。tuple の (lo, hi) は許容比率の下限・上限
  • compute_ratios は5点から4つの比率を計算する
  • _in_range は許容誤差 tol（デフォルト 3%）内での一致判定
  • identify_pattern は複数パターンにマッチすることを許容する（Bat と Deep Crab は AB/XA が同じ）
  • compute_prz は D 点候補を2つのフィボナッチ関係から算出し、PRZ 帯を返す
  • 実運用では swing 検出関数で X, A, B, C の候補を抽出後、この関数群でスクリーニングする

参考

  • H. M. Gartley, Profits in the Stock Market, H. M. Gartley Inc., 1935. https://archive.org/details/profitsinthestoc0000gart — Gartley 222 の原典
  • Larry Pesavento, Fibonacci Ratios with Pattern Recognition, Traders Press, 1997
  • Scott M. Carney, The Harmonic Trader, Harmonic Trader.com, 1998
  • Scott M. Carney, Harmonic Trading Vol. 1 & 2, FT Press, 2010. https://www.harmonictrader.com/
  • Robert Prechter, At the Crest of the Tidal Wave, New Classics Library, 1995 — Three Drives の整理
  • Suri Duddella, Trade Chart Patterns Like the Pros, 2007 — Shark, Cypher の実務展開
  • Darren Oglesbee — Cypher の初出者（書籍は限定）
  • 独立検証：ハーモニックパターンの statistical edge に関する査読論文は極めて限定的
